INSULATED SANDWICH PANEL
DEFINISI SANDWICH PANEL
THE CORE

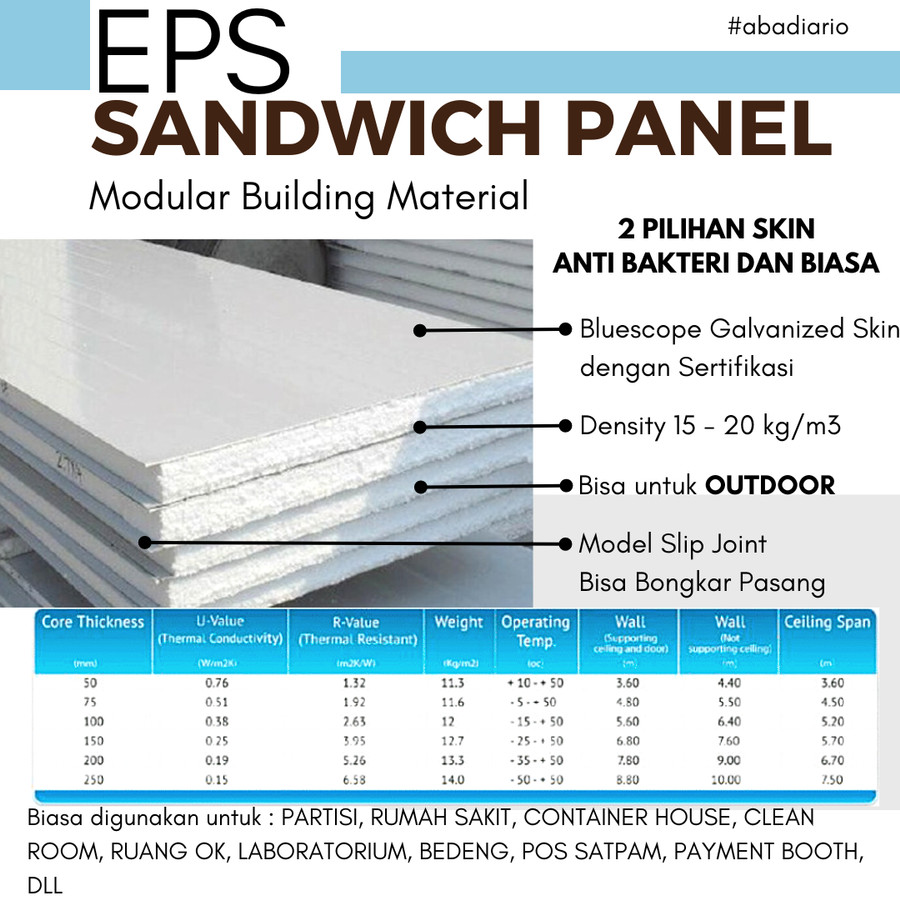

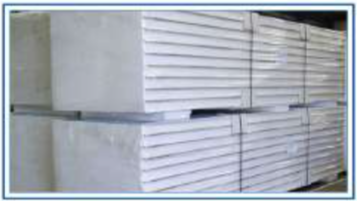

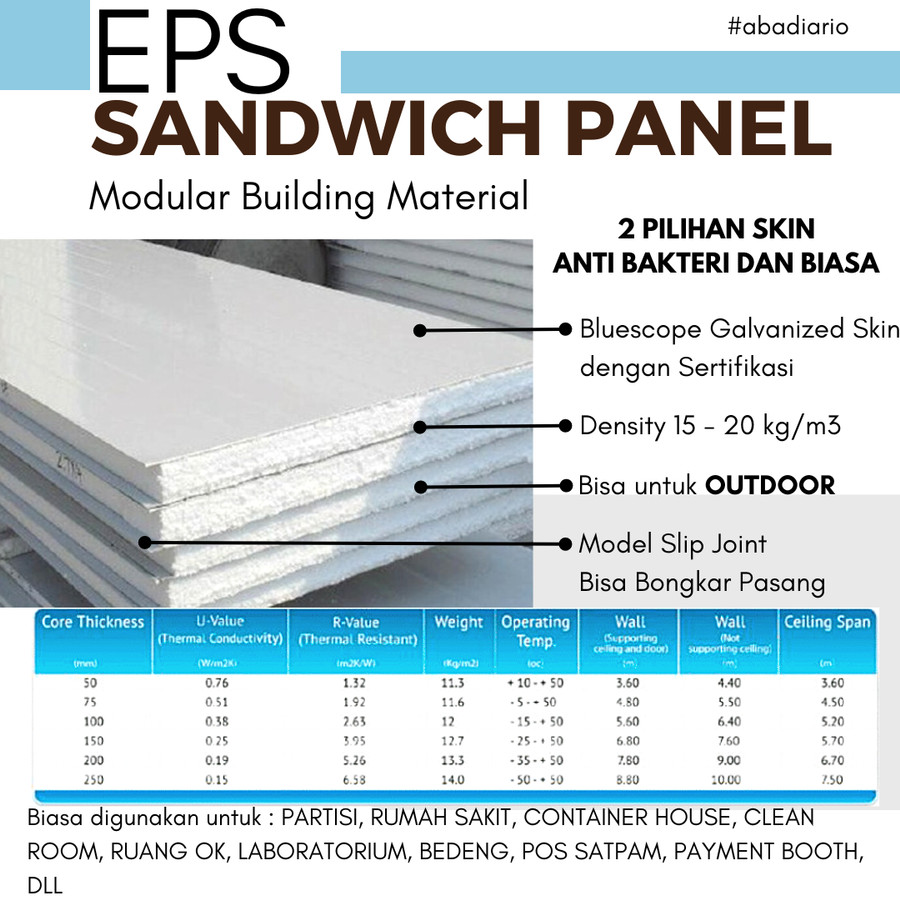

SANDWICH PANEL EPS terbuat dari 3 material utama. Lapisan pertama dan ketiga merupakan plat besi galvanized yang sudah dipowder coating. Sehingga lapisan besi tidak akan berkarat dan tidak mudah tertempel oleh debu. Lapisan kedua adalah EPS.
EPS singkatan dari Expandable Polystyrene, atau biasa dikenal sebagai sterofoam. Sterofoam atau EPS yang digunakan dalam Ario Sandwich Panel memiliki kandungan Fire Retardant dalam pembuatannya. Sehingga tahan terhadap api sehingga tidak akan menyebarkan api saat terpapar.
Ario EPS Sandwich Panel juga memiliki kerapatan material atau density yang lebih rapat dan keras daripada Sandwich Panel EPS lain. Sehingga membuatnya bisa diaplikasikan untuk bangunan Indoor dan Outdoor sekaligus.

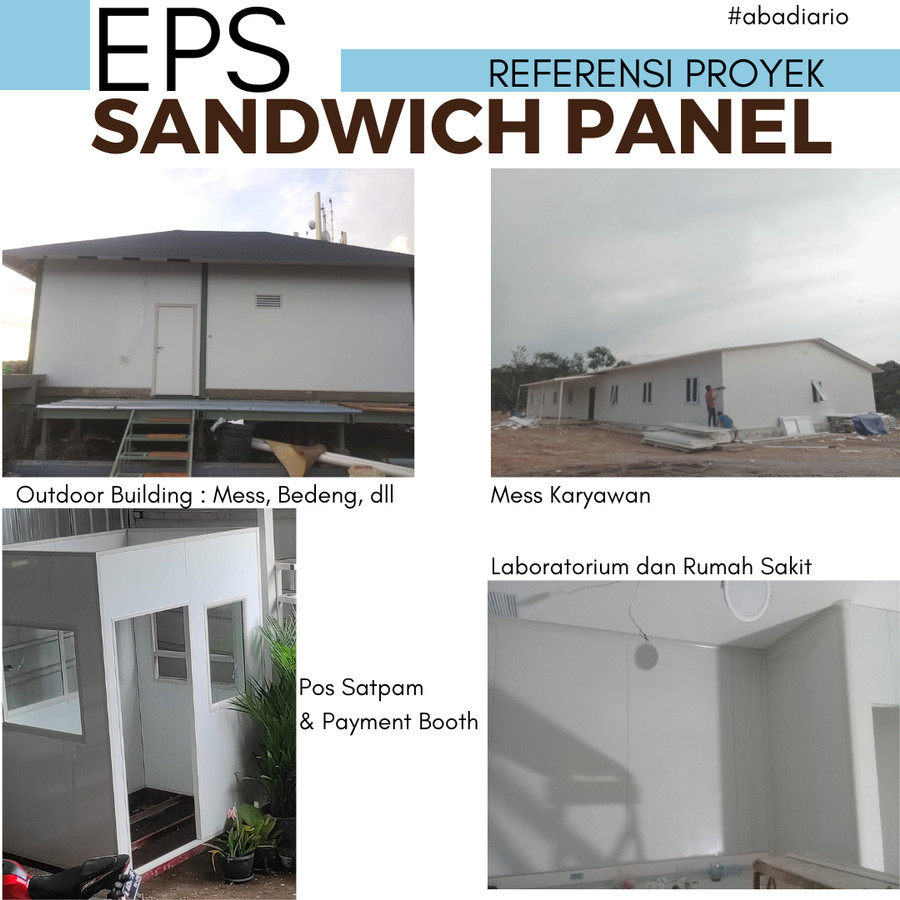

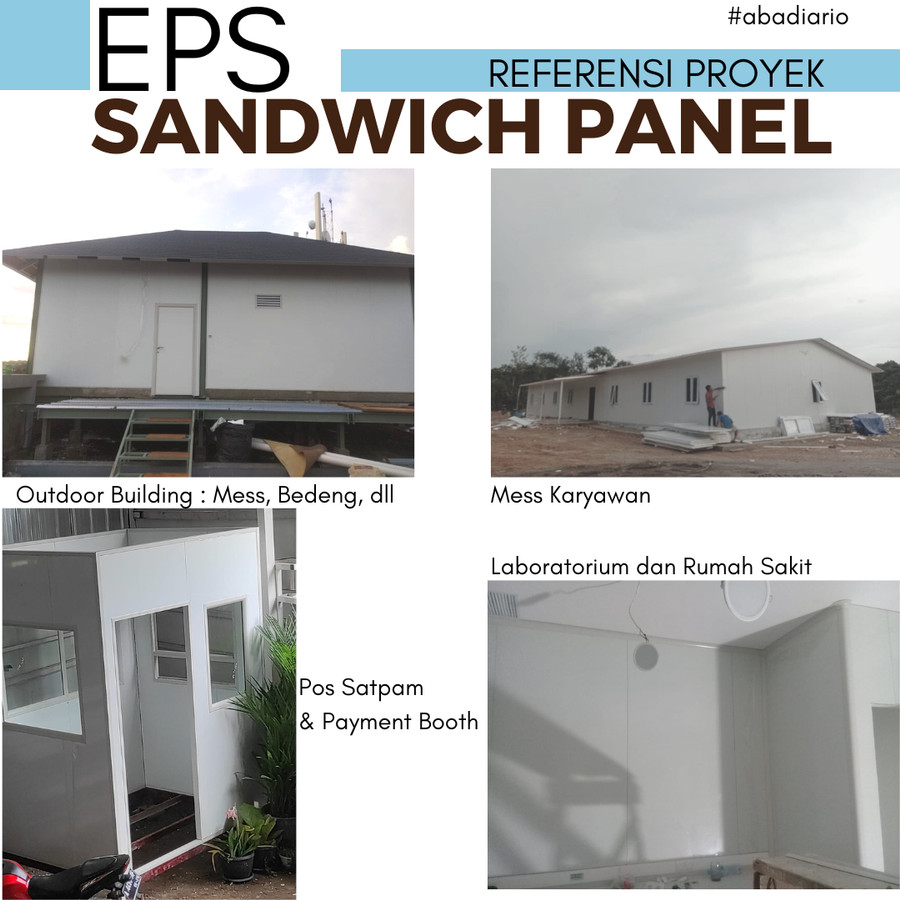

Ario EPS Sandwich Panel sering digunakan sebagai :
- Direksi Keet / Bedeng
- Bangunan Pabrik
- Bangunan Gudang
- Bangunan dan partisi Rumah Sakit
- Laboratorium
- Partisi Bangunan / Sekat Bangunan dan Rumah
- Container House
- Container Box
- Bangunan / Rumah Anti Gempa
- Kos-kosan / Rumah non Permanen
Ario EPS Sandwich Panel terbuat dari 100% biji foam EPS baru dengan dengan density (15 kg/m3 – 20 kg/m3), serta telah melalui uji tes pembakaran setelah fabrikasi untuk meyakinkan bahwa produk benar-benar bersifat Anti Api / Fire Proof.
Keunggulan Ario EPS Sandwich Panel :
- Peredam Panas / Heat Insulation — Tingkat Penyerapan Panas sangat Rendah
- Peredam Suara
- Lebih Hemat Energi (Terutama dari Penggunaan Pendingin atau Blower)
- Anti Gempa / Quake Proof
- Struktur kuat
- Pemasangan Mudah
- Model Knock Down – Bongkar Pasang tanpa merusak material
- Anti Lembab dan Jamur / Moisture Proof
- Cost Effective – dengan biaya relatif rendah
EPS Sandwich Panel bisa dibuat untuk :
- Sandwich Panel Dinding
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Plafon
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Atap
Bahan : Galvalum / Zyncalum Sandwich Panel dengan Overlaping Lock System
Bentuk : Spandek
DATA TEKNIS INSULATED SANDWICH PANEL EPS
Ketebalan Permukaan (Plat / Skin)
Jenis Coating Skin
Jenis Insulasi (Core)
Lebar
Panjang
Ketebalan / Thickness
Sistem Pemasangan
Skin menggunakan PPGL – Galvanized Powder Coating
Pilihan Ketebalan Skin :
0,3 mm
0,35 mm
0,45 mm
0,5 mm
Non Anti Bacterial Coating
Anti Bacterial Coating
EPS (Expanded Polystyrene) dengan Fire Retardant
Density 15-20 kg/m2
Dua pilihan lebar :
1 meter dan 1,16 meter
Custom sesuai kebutuhan bangunan.
Maksimal 13m – Mengikuti armada pengangkutan yang mampu
50 mm
75 mm
100 mm
150 mm
Slip Joint Male Female

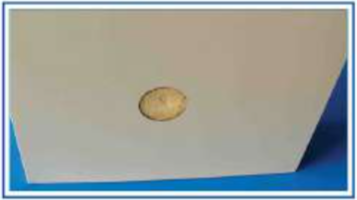

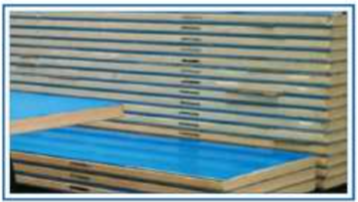

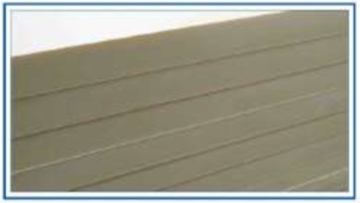

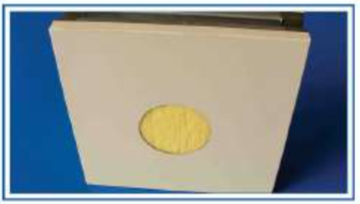

Polyurethane adalah Liquid PU yang disuntikkan ke dalam inti / CORE dengan bahan Free Blowing Agent (CFC) hingga kepadatan tinggi (hingga kepadatan 38 Kg/m3 – 42 Kg/m3). Density PU yang keras membuat PU mampu menahan suhu luar untuk masuk kedalam ruangan maupun sebaliknya. Dengan pemasangan yang tepat, PU Sandwich Panel dapat digunakan untuk ruangan yang membutuhkan suhu stabil.
Seperti EPS, PU tidak mengandung pentan sisa karena dapat menahan api dengan sendirinya. Fire Rating material PU sekitar 1 jam setelah terpapar api.
PU Panel memiliki bahan insulasi dasar berupa Polyurethane dengan sifatnya yang sangat baik dalam menghemat energi berkat tingkat penyerapan panas yang sangat rendah. PU memiliki daya insulasi lebih baik daripada EPS.
Ario PU Sandwich Panel sering digunakan sebagai :
- Ruang Produksi Makanan
- Pabrik / Gudang Modern
- Cold Storage / Cold Room
- Cool Room / Cool Storage
- Rumah Sakit
- Ruang OK dan Radiologi
Ario PU Sandwich Panel terbuat dari liquid Polyurethane yang diinjeksikan hingga density (38 kg/m3 – 42 kg/m3), serta telah melalui uji tes pembakaran setelah fabrikasi untuk meyakinkan bahwa produk benar-benar bersifat Anti Api / Fire Proof.
Keunggulan Ario PU Sandwich Panel :
- Peredam Panas / Heat Insulation — Tingkat Penyerapan Panas sangat Rendah
- Peredam Suara
- Lebih Hemat Energi (Terutama dari Penggunaan Pendingin atau Blower)
- Anti Kondensasi – sehingga meringankan beban kerja mesin pendingin
- Anti Gempa / Quake Proof
- Struktur kuat
- Pemasangan Mudah
- Model Knock Down – Bongkar Pasang tanpa merusak material
- Anti Lembab dan Jamur / Moisture Proof
- Cost Effective – dengan biaya relatif rendah
PU Sandwich Panel bisa dibuat untuk :
- Sandwich Panel Dinding
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Plafon
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Atap
Bahan : Galvalum / Zyncalum Sandwich Panel dengan Overlaping Lock System
Bentuk : Spandek
DATA TEKNIS INSULATED SANDWICH PANEL PUR (PU)
Ketebalan Permukaan
Jenis Coating Skin
Jenis Insulasi / Core
Lebar
Panjang
Ketebalan / Thickness
Sistem Penguncian / Joint System
Pemakaian
Eksterior : 0,30 mm s/d 0,60 mm (244 – 305 g/m2)
Interior : 0,30 mm s/d 0,60 mm (244 – 305 g/m2)
Anti Bacterial Coating
Food Safe Coating
Food Grade Coating
Flourine Coating
PUR Density 38 kg/m3 – 42 kg/m3
1120 mm
1140 mm
1160 mm
1170 mm
1200 mm
2 m s/d 11 m
5m (direkomendasikan untuk dinding tidak lebih dari 7m)
25
50
75
100
150
200
Modul 1120 mm s.d 1170 mm (Slip Joint Z-lock)
Modul 1200mm (Camp Lock)
Dinding (Wall)
Plafon (Ceiling)
Atap (Roof)
Pintu (Door)

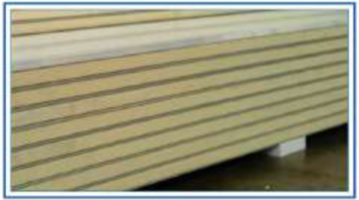

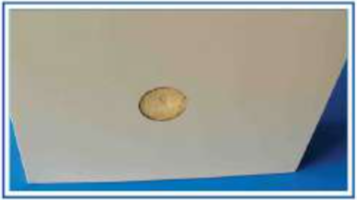

Polyisocyanurate juga disebut sebagai PIR, polyiso, atau ISO, adalah plastik termoset biasanya diproduksi sebagai busa dan digunakan sebagai insulasi termal yang kaku dengan kepadatan yang tinggi (55 kg/m3 – 60 kg/m3). Sifat kimianya mirip dengan polyurethan (PUR) kecuali proporsi metilen difenil diisosianat (MDI) lebih tinggi dan poliol yang berasal dari poliester digunakan dalam reaksi daripada polieter poliol. Katalis dan aditif yang digunakan dalam formulasi PIR juga berbeda dari yang digunakan dalam PUR.
Sebagai Polyisocyanurate Resin Foam, sangat bagus untuk insulasi panas dan api (BS Class 0 and EN ISO class 1). PIR memiliki fire rating selama 2 jam.
Karena density yang rapat dan keras, sehingga PIR merupakan kasta tertinggi dari sandwich panel dalam hal insulasinya. Sehingga paling cocok digunakan untuk ruangan yang membutuhkan suhu khusus, lebih baik daripada PU Sandwich Panel.
Ario PIR Sandwich Panel sering digunakan sebagai :
- Cold Room / Cold Storage
- Cool Storage / Cool Room
- Bangunan dan partisi Rumah Sakit
- Laboratorium
- Partisi Bangunan / Sekat Bangunan dan Rumah
- Container House
- Container Ice Box
- Bangunan / Rumah Anti Gempa
- Kos-kosan / Rumah non Permanen
- Show Case Chiller
- Kulkas Outdoor untuk Hotel dan Villa
Keunggulan Ario PIR Sandwich Panel :
- Peredam Panas / Heat Insulation — Tingkat Penyerapan Panas sangat Rendah
- Peredam Suara
- Lebih Hemat Energi (Terutama dari Penggunaan Pendingin atau Blower)
- Anti Kondensasi – sehingga meringankan beban kerja mesin pendingin
- Anti Gempa / Quake Proof
- Struktur kuat
- Pemasangan Mudah
- Model Knock Down – Bongkar Pasang tanpa merusak material
- Anti Lembab dan Jamur / Moisture Proof
- Cost Effective – dengan biaya relatif rendah
Keunggulan panel PIR memiliki zat yang tahan api, serta memiliki core dengan kepadatan tinggi dari pada PUR panel.
Mempunyai berat 40-42 kg/m2, material ini mempunyai insulasi panas yang baik dan dapat mempertahankan suhu sampai 0,0175 Kcal (m2.H.oC). Bahan dasar material yang kaku dan dengan daya pikul yang tinggi, pada sambungan antar dinding sandwich panel mengadopsi system socket sehingga membuat proses pemasangan sangat mudah.
Density : 48 kg/m3 – 52 kg/m3
- Sandwich Panel Dinding
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Plafon
Bahan : Galvanized Powder Coating Non Anti Bakteri dan Anti Bakteri
Tekstur : Flat dan Ribbed/Gelombang
- Sandwich Panel Atap
Bahan : Galvalum / Zyncalum Sandwich Panel dengan Overlaping Lock System
Bentuk : Spandek
DATA TEKNIS SANDWICH PANEL PIR (POLYISOCYANURATE)
Ketebalan Pemakaian (Plat / Skin)
Jenis Coating Skin
Jenis Insulasi (Core)
Lebar
Panjang
Ketebalan / Thickness
Sistem Penguncian
Pemakaian
Eksterior : 0,45 mm s/d 0,60 mm (244 – 305 g/m2)
Interior : 0,45 mm s/d 0,60 mm (244 – 305 g/m2)
Anti Bacterial Coating
Food Safe Coating
Food Grade Coating
Flourine Coating
Polyisocyanurate Density 48 kg/m3 – 55 kg/m3
1120 mm
1140 mm
1160 mm
1170 mm
2m s/d 11m
5m (direkomendasikan untuk dinding tidak lebih dari 7m)
25 , 50 , 75 , 100 , 150 , 200 mm
Modul 1120 mm s/d 1170 mm
(Slip Joint Z-lock)
Dinding (Wall)
Plafon (Ceiling)
Atap (Roof)
Pintu (Door)

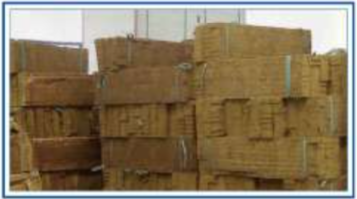

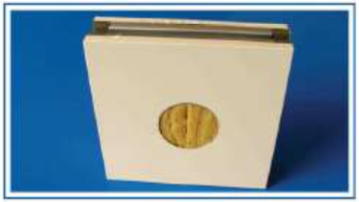

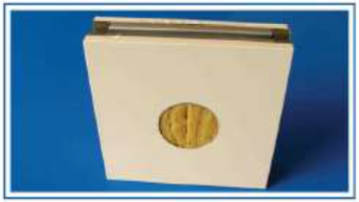

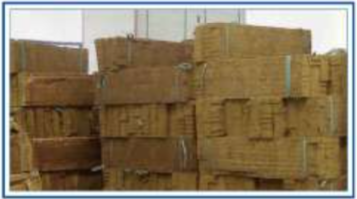

Sandwich Panel Rockwool (Fire Rock) merupakan produk yang dapat digunakan untuk kebutuhan konstruksi ruangan bersuhu diatas 60oC dan memiliki kualitas dan ketahanan yang luar biasa serta memiliki bahan yang sangat baik.
Biasanya sandwich panel jenis ini banyak digunakan pada industri yang banyak membutuhkan kekedapan suhu.
Ruangan yang biasa menggunakan sandwich panel Rockwool :
- Ruang Oven
- Ruang Pembakaran
- Ruang Produksi yang membutuhkan suhu panas
Dibandingkan dengan menggunakan bahan baku seperti hebel dan yang lainnya, Sandwich Panel Rockwool lebih baik dalam mengikat udara, sehingga ketahanan suhu ruangan dan kebersihan tetap terjaga dengan baik.
Density : 100 kg/m3 – 120 kg/m3
Kelebihan dari Sandwich panel Rockwool adalah sebagai berikut:
- Anti Api Hingga Lebih dari 100°.
- Memiliki Ketahanan Lebih Baik.
- Mudah Dibersihkan.
- Instalasi Lebih Cepat.
- Anti Karat Hingga bertahun-tahun.
AKSESORIS SANDWICH PANEL
PINTU DAN JENDELA SANDWICH PANEL
PINTU SWING SANDWICH PANEL
Pada umunya pintu merupakan salah satu aksesoris pelengkap didalam ruangan yang diaplikasikan untuk akses keluar masuk ruangan. Begitupun pintu sandwich panel, secara fungsi sama dengan pintu pada umumnya untuk akses keluar masuk ruangan. Namun secara fungsi khusus jelas berbeda karena ada system insulasi khusus yang terdapat pada bahan baku pintu sandwich panel
Pintu yang terbuat dari sandwich panel melewati proses fabrikasi terlebih dahulu. Kami memberikan pelayanan dengan sistem custom (sesuai pesanan) untuk fabrikasi pintu sandwich panel sesuai dengan permintaan customer (disesuaikan dengan peruntukan ruangannya), baik itu dari spek pintu yang digunakan maupun dari segi budget yang dapat disesuaikan.
Proses pemasangan pintu sandwich panel tergolong sangat praktis dan cepat, akan tetapi harus dikerjakan oleh tenaga ahli di bidang sandwich panel dan kami memiliki tenaga ahli yang berpengalaman dan berkompeten dalam pemasangan pintu sandwich panel. Dengan tenaga ahli yang kami miliki, kami menjamin hasil pemasangan sesuai dengan standar dan keinginan customer.
Kami menyediakan :
- Pintu Swing Sandwich Panel untuk Clean Room : Dibuat dengan extrusion powder coating anti bakteri dan atau bisa ditambahkan dengan Timbal / Pb sebagai anti radiasi bila digunakan untuk rumah sakit
- Pintu Swing Sandwich Panel untuk Cold Storage : dibuat dengan extrusion dan handle dengan spec cold storage dilengkapi dengan heater dan curtain
- Pintu Swing Sandwich Panel untuk ruangan biasa : menyesuaikan ukuran dan bahan dari customer
PINTU SLIDING
Sliding Door atau pintu geser biasa digunakan untuk ruangan kecil maupun ruangan besar. Kelebihan menggunakan pintu sliding diantaranya tidak memakan ruang yang banyak. Sliding door sandwich panel secara fungsi sama dengan pintu pada umumnya untuk akses keluar masuk ruangan. Namun secara khusus fungsinya sangat berbeda karena ada system insulasi yang terdapat pada bahan baku pintu sandwich panel.
Sliding door dapat diaplikasikan untuk ruangan dengan suhu normal dan ruang pendingin (cold room) seperti chiller, cold storage, dan freezer karena terdapat insulasi pada pintu sandwich panel yang dapat mencegah kebocoran atau kondensasi.
Spesifikasi Pintu:
- Kusen / Frame : Aluminium ekstrusi dengan lapisan (powder coating) dan lapisan seal di setiap sisi
- Hardware / Aksesoris : Basic, premium, high quality (sesuai permintaan)
- Viewing : Sesuai dengan permintaan klien
JENDELA
Sebagai pelengkap kami juga menyediakan jendela untuk ruangan sandwich panel dengan kualitas terbaik dan harga yang kompetitif. kami memiliki beberapa jenis kaca untuk jendela yang dapat disesuaikan dengan kebutuhan ruangan itu sendiri, seperti clear glass, laminated glass, dan tempered glass baik itu single glass, double glass, dan triple glass
- Tampilan jendela lebih mewah karena menggunakan kusen aluminium dengan kualitas terbaik, serta pemasangan kusen tanpa rivet membuat tampilan jendela yang sangat bagus
- Tersedia berbagai spesifikasi kaca yang diperlukan, mulai dari clear glass, tempered glass, laminated glass, double glass, dan triple glass.
Sandwich Panel ini juga bisa dipadu-padankan dengan aksesoris pintu dan jendela dari bahan apa saja, seperti Pintu PVC, pintu Stainless, pintu kayu, dan sejenisnya.
Apabila anda membutuhkan Pintu Sandwich Panel dengan skin Stainless Steel juga bisa dicustomkan. Silakan hubungi kami pada kontak yang tertera pada website ini.
ELECTRIC INTERLOCK
MAGNETIC INTERLOCK
ALUMINIUM EXTRUTION
Aluminium ekstrusi merupakan aksesoris atau pelengkap yang tidak boleh terlewatkan untuk ruangan sandwich panel. Bahan aluminium yang kami gunakan sangat berkualitas (100% virgin aluminium) dan memiliki desain khusus untuk ruangan sandwich panel. Seperti clean room dan cold room. Perpaduan antara desain khusus dengan warna (coating) yang menyerupai sandwich panel menjadikan serasi untuk diaplikasikan pada ruangan sandwich panel. Tentunya dengan pemasangan oleh team ahli akan mendapatkan hasil yang sangat bagus, baik itu secara fungsi, estetika, dan sesuai dengan harapan klien.
MECHANICAL / ELECTRICAL FIXTURES
Semua elektrik dan manual aksesoris dapat diaplikasikan pada sistem bangunan sandwich panel. Fixtures harus dipasangkan secara presisi dengan extrution agar tidak ada celah pada sandwich panel. Celah yang tidak tertutup sempurna akan menimbulkan bahaya seperti kelembaban, jamur, maupun api
DOUBLE PLENUM
Pada bangunan farmasi, plenum adalah celah / rongga terpisah untuk sirkulasi udara panas, ventilasi, dan pendingin udara dan biasanya berada di antara plafon dan drop down plafon.
KELEBIHAN SANDWICH PANEL
